Vergleichsfunktionen

Die Software ermöglicht es, den jeweils ausgewählten Zähler bzw. die ausgewählte Zählergruppe mit anderen Referenzgrößen (z.B. Zähler, Vorperioden, Sonstige) zu vergleichen.

Angleichung der zeitlichen AuflösungBeim Vergleich zweier Zähler mit jeweils unterschiedlichen Messintervallen bestimmt der Zähler mit dem größten Messintervall bzw. mit der geringsten zeitlichen Auflösung die zeitliche Auflösung der Darstellung. Bei der vergleichenden Darstellung des Tagesverlaufs eines Zählers mit 15-Min.-Werten und eines Zählers mit 60-Min.-Werten wird automatisch eine zeitliche Auflösung von 60 Min. verwendet.

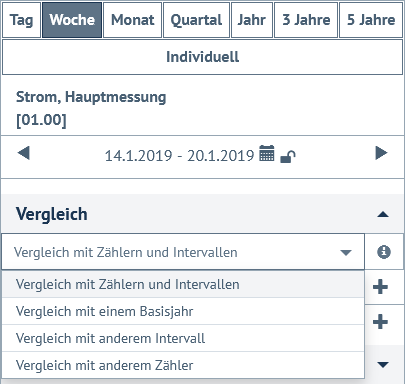

Vergleichsfunktionen können in der linken Spalte im Bereich "Vergleich" (siehe Abbildung 1) via Auswahlliste ausgewählt werden. Je nach gewählter Vergleichsfunktion sind verschiedene Darstellungsoptionen auswählbar.VergleichsfunktionenAbbildung 1: Vergleichsfunktionen
Folgende Vergleichsfunktionen und Darstellungsoptionen sind implementiert:

1. Vergleich mit Zählern und Intervallen

Vergleichsverfahren

Die Vergleichsfunktion "Vergleich mit Zählern und Intervallen" ermöglicht es, Vergleiche mit bis zu 3 Zählern durchzuführen. Pro Zähler können jeweils bis zu 4 frei wählbare Intervalle angezeigt werden. Zusätzliche Vergleichsintervalle des Hauptzählers lassen sich über die Option "Intervall hinzufügen" (siehe Nr. 1 in Abbildung 2) einblenden, weitere Referenzzähler über die Option "Objekt hinzufügen" (siehe Nr. 2 in Abbildung 2).

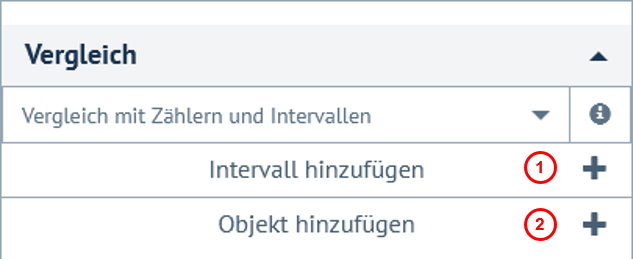

Hinzufügen von Intervallen und ZählernAbbildung 2: Hinzufügen weiterer Intervalle und Zähler

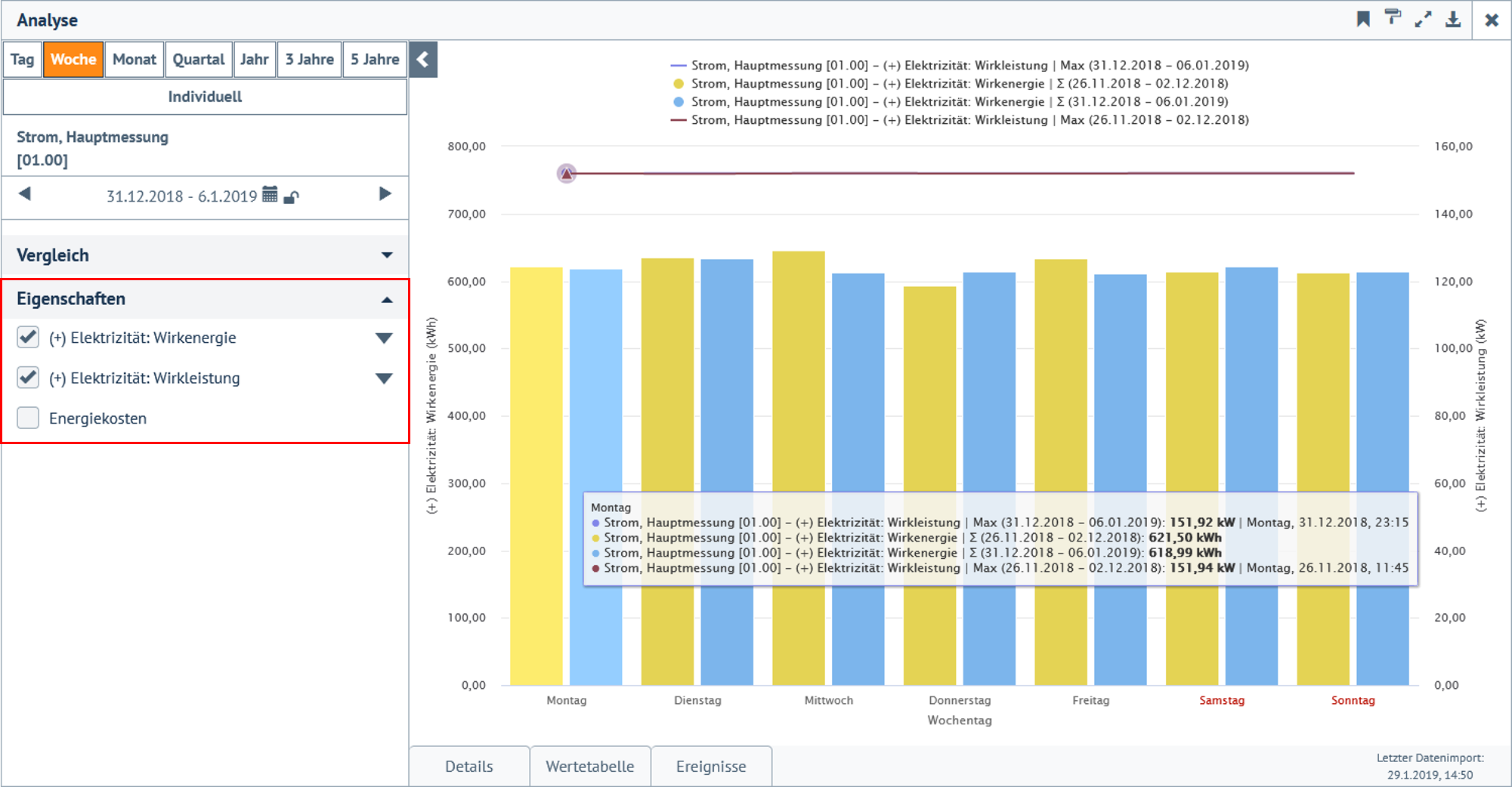

Die Vergleichsfunktion "Vergleich mit Zählern und Intervallen" erlaubt es, verschiedene physikalische Kenngrößen gleichzeitig darzustellen (siehe Abbildung 3). Die darzustellenden Kenngrößen sind via Checkbox-Steuerelement im Bereich "Eigenschaften" (siehe Abbildung 3) auswählbar.Auswahl der darzustellenden KenngrößenAbbildung 3: Auswahl der darzustellenden Kenngrößen

2. Vergleich mit einem Basisjahr

Vergleichsverfahren

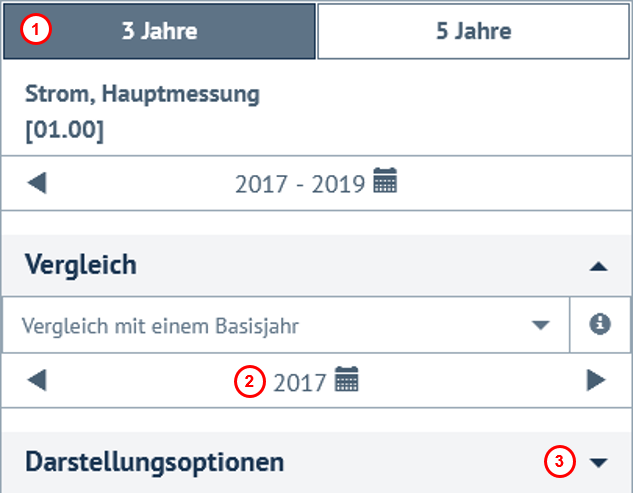

Die Vergleichsfunktion "Basisjahrvergleich" ermöglicht es, ein Bezugsjahr festzulegen, welches als Referenzgröße für die Vergleichsdarstellung fungiert. Bei Auswahl des Verfahrens werden ausschließlich die Betrachtungszeiträume "3 Jahre" und "5 Jahre" angezeigt, da der Basisjahrvergleich den zeitlichen Verlauf jahresbezogener Kenngrößen darstellt (siehe Nr. 1 in Abbildung 4). Über die Kalenderauswahl erfolgt die Auswahl des Referenzjahres (siehe Nr. 2 in Abbildung 4).

Auswahl eines ReferenzjahresAbbildung 4: Auswahl eines Referenzjahres

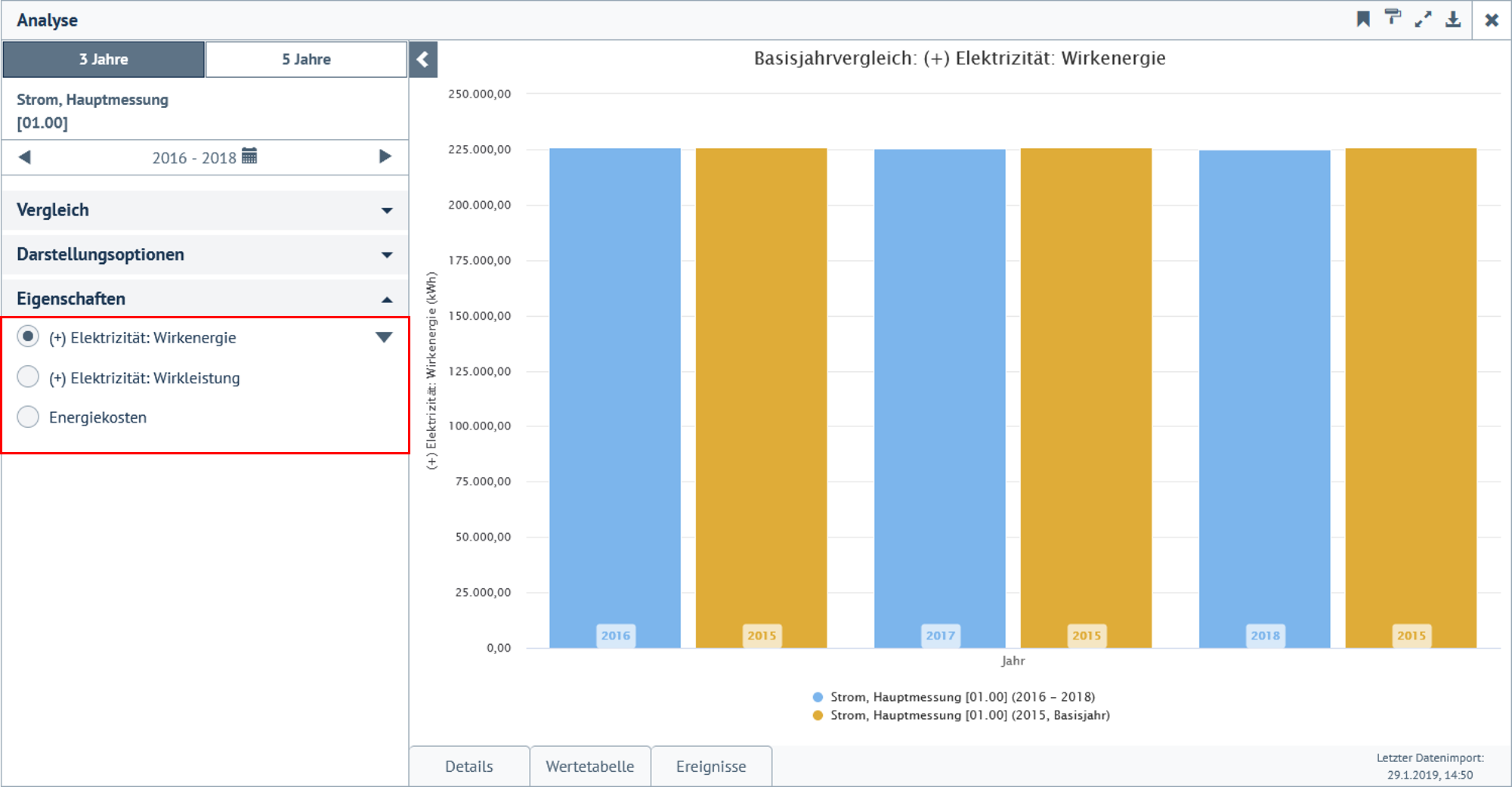

Beim Basisjahrvergleich ist jeweils genau eine Kenngröße darstellbar. Die Auswahl der darzustellenden Kenngröße erfolgt in der linken Spalte im Bereich "Eigenschaften" über das Radio-Button-Steuerelement (siehe Abbildung 5).

Auswahl der darzustellenden KenngrößeAbbildung 5: Auswahl der darzustellenden Kenngröße

Darstellungsoptionen

Bei Auswahl der Vergleichsfunktion "Basisjahrvergleich" stehen 4 Darstellungsoptionen zur Verfügung:

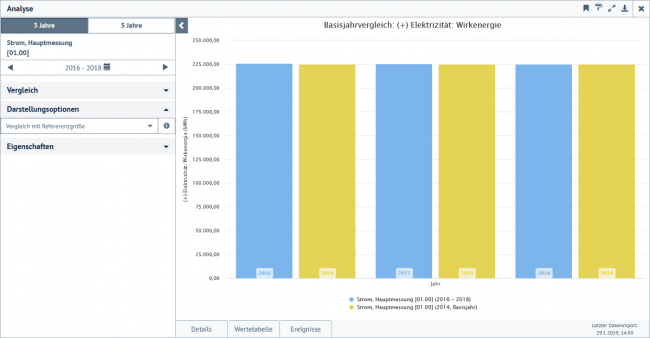

1. Vergleichsdarstellung

Gegenübergestellt werden jeweils die Jahreskennwerte (Ki) eines Zählers und der während eines Referenzjahres ermittelte Kennwert (R) des Zählers.

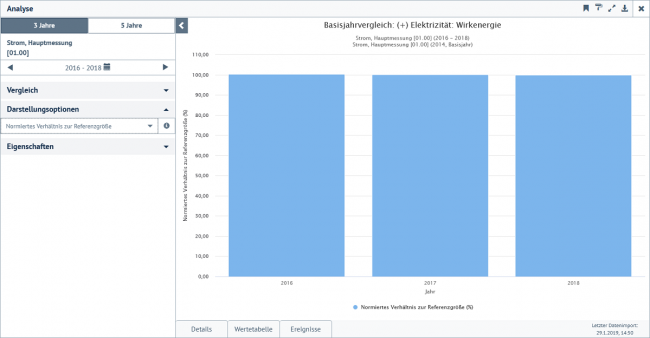

2. Normiertes Verhältnis zum Basisjahr

Dargestellt wird jeweils das relative Verhältnis zwischen dem Jahreskennwert (Ki) des Zählers und den im Referenzjahr ermittelten Kennwert (R) des Zählers: Ki/R x 100

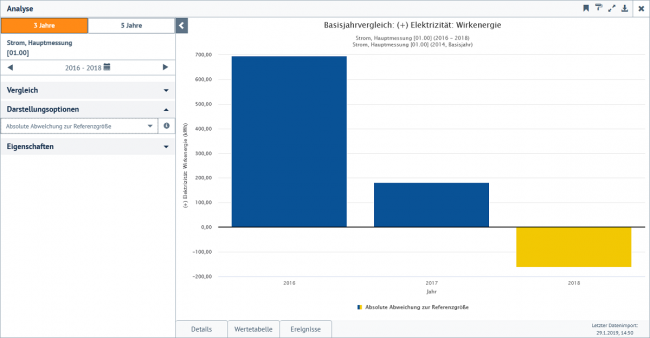

3. Absolute Abweichung zum Basisjahr

Dargestellt wird jeweils die absolute Abweichung des Jahreskennwertes (Ki) des Zählers von den im Referenzjahr ermittelten Kennwert (R) des Zählers: Ki - R

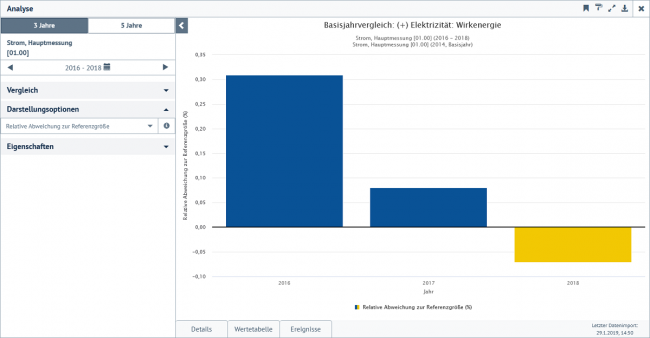

4. Relative Abweichung zum Basisjahr

Dargestellt wird jeweils die relative Abweichung des Jahreskennwertes (Ki) des Zählers von den im Referenzjahr ermittelten Kennwert (R) des Zählers: (Ki - R)/R x 100

3. Vergleich mit einem anderen Intervall

Vergleichsverfahren

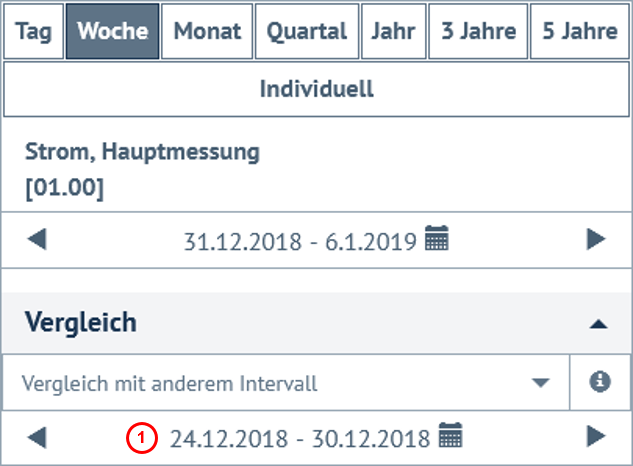

Die Vergleichsfunktion "Vergleich mit anderem Intervall" ermöglicht es, die während eines Hauptintervalls ermittelten Kennwerte eines Zählers mit den während eines Referenzintervalls ermittelten Kennwerten des Zählers zu vergleichen. Bei Auswahl der Vergleichsfunktion wird automatisch ein zum aktuellen Betrachtungszeitraum passendes Referenzintervall angezeigt. Das Hauptintervall und das Referenzintervall lassen sich über die Pfeilsymbole oder über das Kalenderauswahl-Steuerelement (siehe Nr. 1 in Abbildung 6) verändern.

Hinzufügen eines VergleichsintervallsAbbildung 6: Hinzufügen eines VergleichsintervallsBei der Vergleichsfunktion "Vergleich mit einem anderen Intervall" ist jeweils genau eine Kenngröße darstellbar. Die Auswahl der darzustellenden Kenngröße erfolgt in der linken Spalte im Bereich "Eigenschaften" über das Radio-Button-Steuerelement (siehe Abbildung 7).

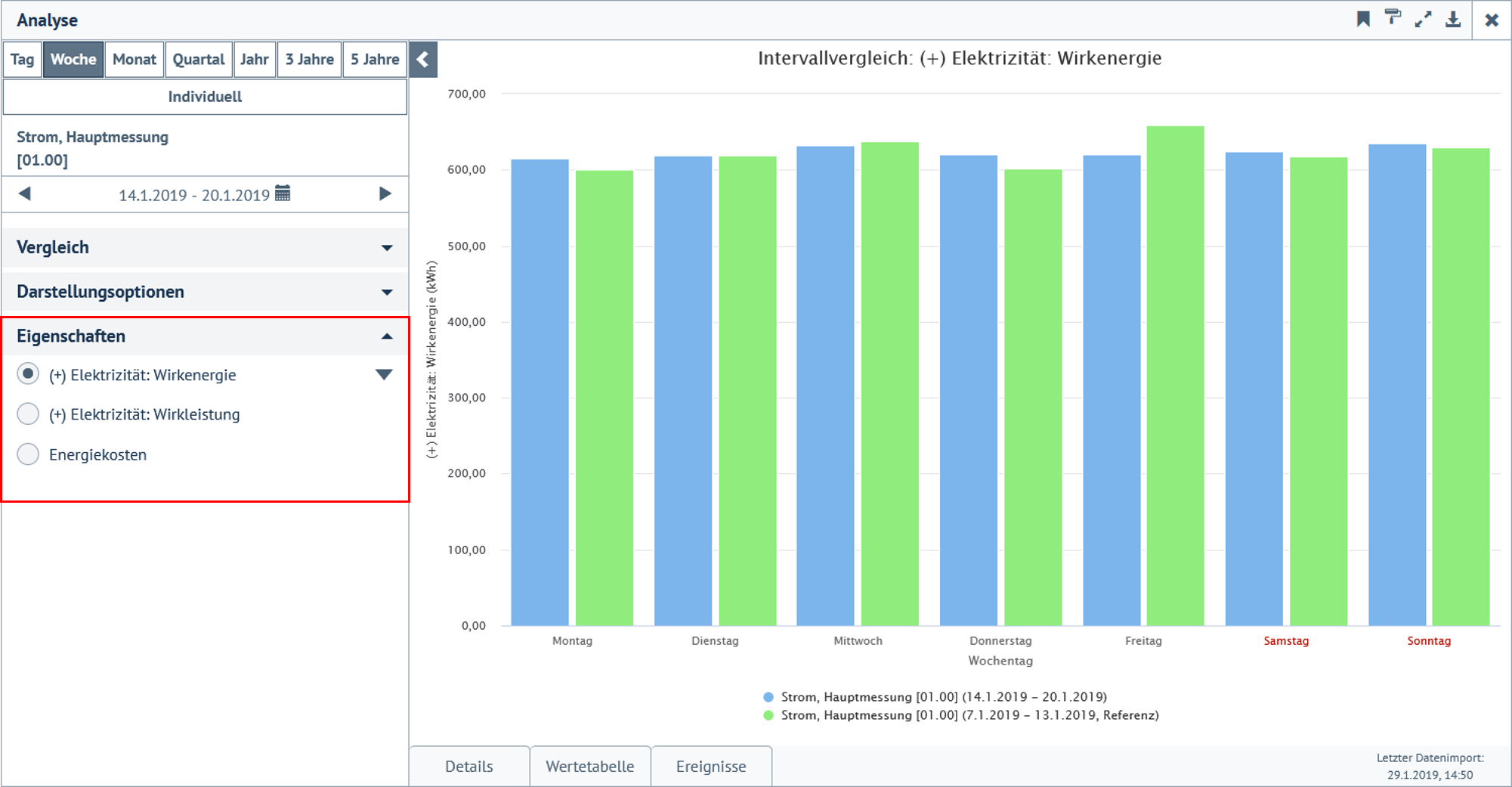

Auswahl der darzustellenden KenngrößeAbbildung 7: Auswahl der darzustellenden Kenngröße

Darstellungsoptionen

Bei Auswahl der Vergleichsfunktion "Vergleich mit einem anderen Intervall" stehen 4 Darstellungsoptionen zur Verfügung:

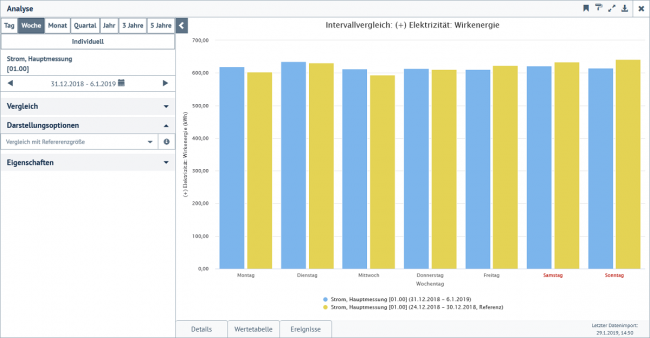

1. Vergleichsdarstellung

Gegenübergestellt werden jeweils die während eines Hauptintervalls ermittelten Kennwerte (Ki) eines Zählers und die während eines Referenzintervalls des Zählers ermittelten Kennwerte (Ri).

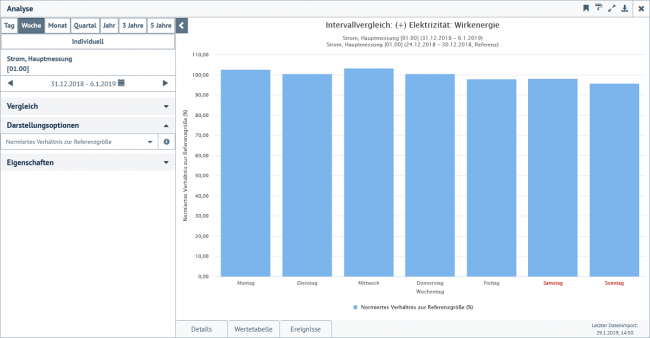

2. Normiertes Verhältnis zum Vergleichsintervall

Dargestellt wird das relative Verhältnis der in einem Hauptintervall ermittelten Kennwerte (Ki) eines Zählers und den in einem anderen Referenzintervall des Zählers ermittelten Kennwerten (Ri): Ki/Ri x 100

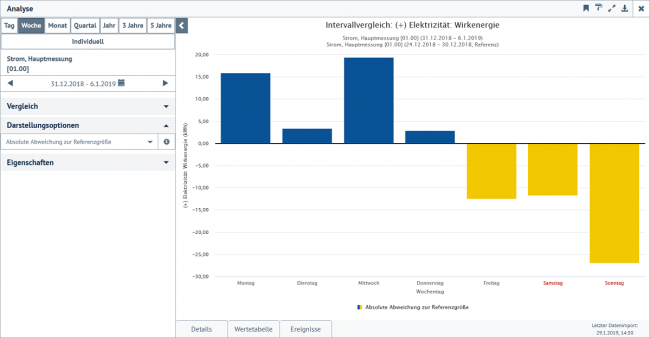

3. Absolute Abweichung zum Vergleichsintervall

Dargestellt wird die absolute Abweichung der in einem Hauptintervall ermittelten Kennwerte (Ki) eines Zählers von den in einem anderen Referenzintervall des Zählers ermittelten Kennwerten (Ri): Ki - Ri

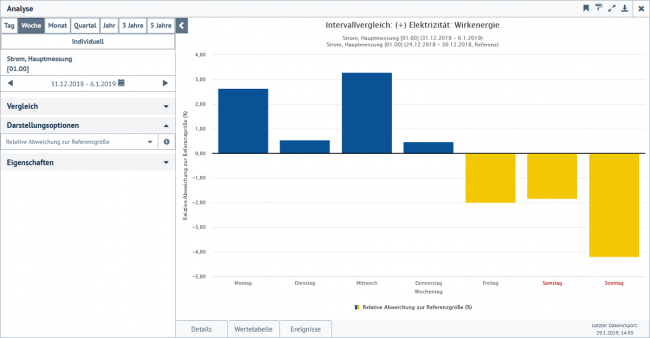

4. Relative Abweichung zum Vergleichsintervall

Dargestellt wird die relative Abweichung der in einem Hauptintervall ermittelten Kennwerte (Ki) eines Zählers von den in einem anderen Referenzintervall des Zählers ermittelten Kennwerten (Ri): (Ki - Ri)/Ri x 100

4. Vergleich mit einem anderen Zähler

Vergleichsverfahren

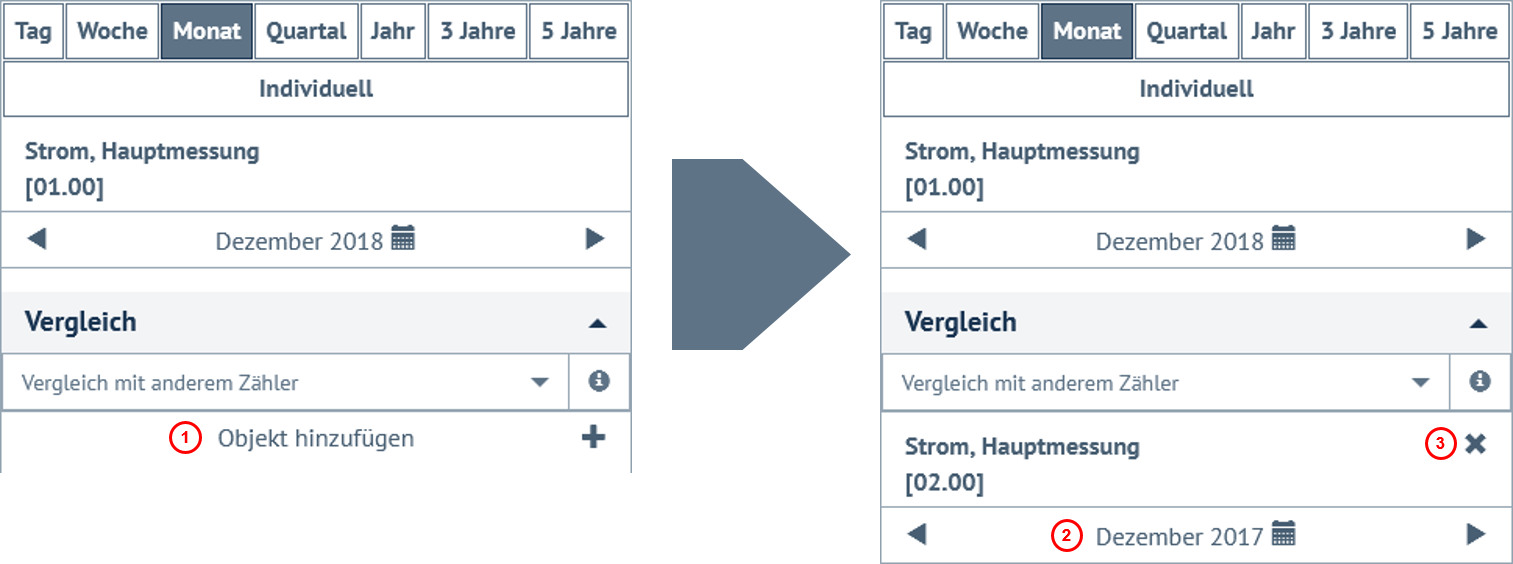

Die Vergleichsfunktion "Vergleich mit anderem Zähler" ermöglicht es, die während eines Hauptintervalls ermittelten Kennwerte eines Zählers und die während eines Referenzintervalls ermittelten Kennwerte eines anderen Zählers zu vergleichen. Bei Auswahl der Vergleichsfunktion kann über die Option "Objekt hinzufügen" (siehe Nr. 1 in Abbildung 8) ein anderer Zähler hinzugefügt werden. Das Betrachtungsintervall des hinzugefügten Zählers lässt sich über die Pfeilsymbole oder alternativ über das Kalenderauswahl-Steuerelement (siehe Nr. 2 in Abbildung 8) beliebig anpassen. Über das Kreuzsymbol (siehe Nr. 3 in Abbildung 8) kann der hinzugefügte Zähler wieder aus der aktuellen Ansicht entfernt werden.

Hinzufügen eines VergleichszählersAbbildung 8: Hinzufügen eines VergleichszählersBei der Vergleichsfunktion "Vergleich mit anderem Zähler" ist jeweils genau eine Kenngröße darstellbar. Die Auswahl der darzustellenden Kenngröße erfolgt in der linken Spalte im Bereich "Eigenschaften" über das Radio-Button-Steuerelement (siehe Abbildung 9).

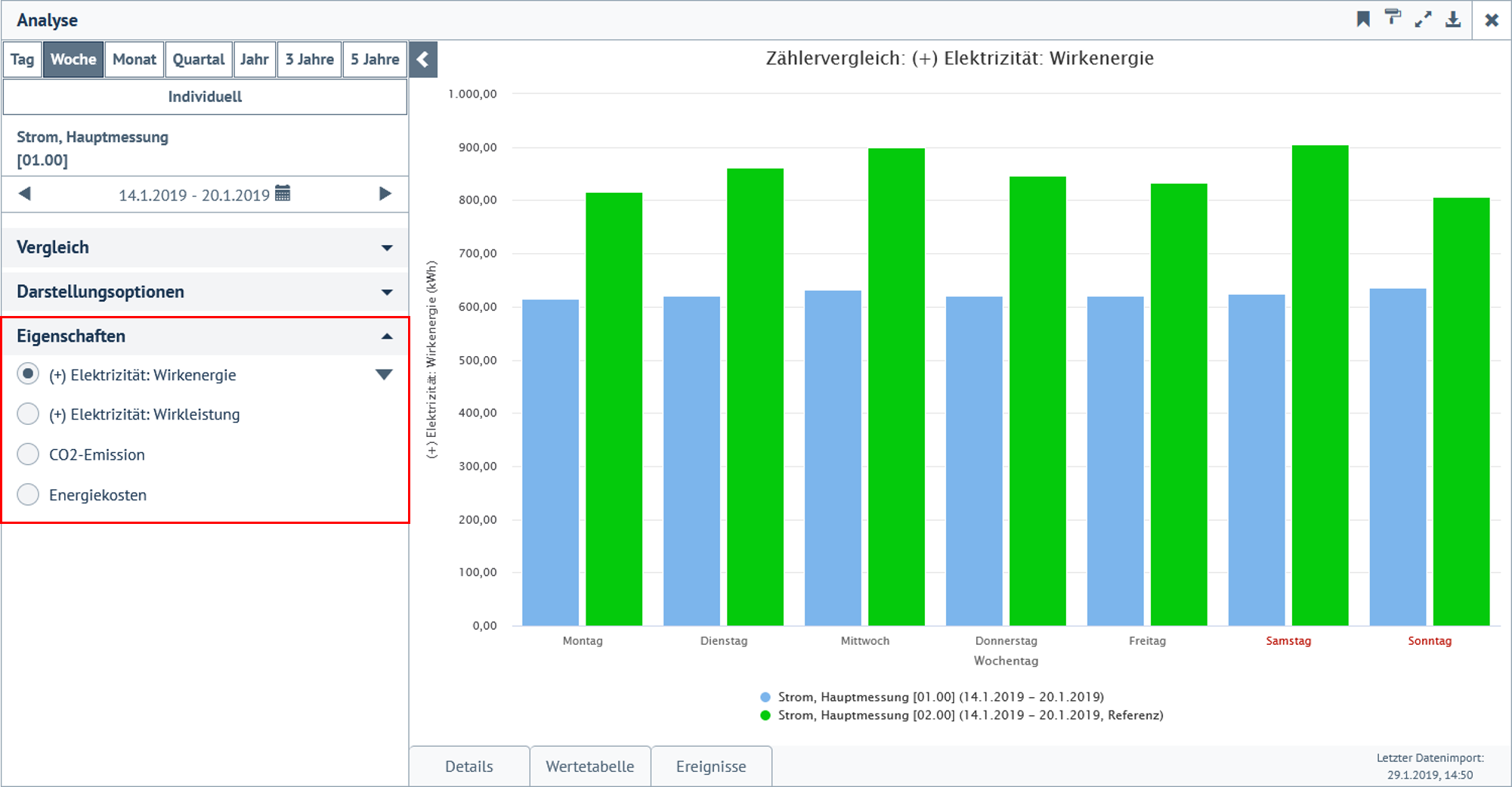

Auswahl der darzustellenden KenngrößeAbbildung 9: Auswahl der darzustellenden Kenngröße

Darstellungsoptionen

Bei Auswahl der Vergleichsfunktion "Vergleich mit anderem Zähler" stehen 4 Darstellungsoptionen zur Verfügung:

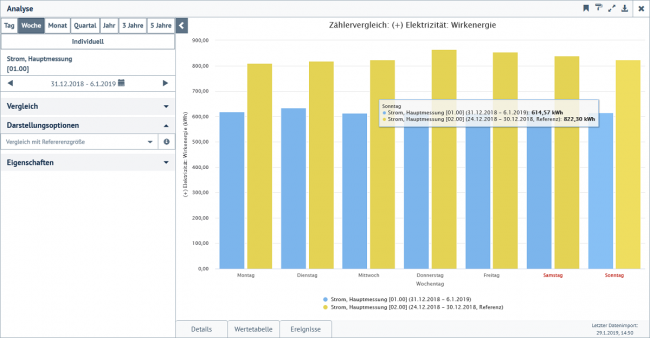

1. Vergleichsdarstellung

Gegenübergestellt werden jeweils die während eines Hauptintervalls ermittelten Kennwerte (Ki) eines Zählers und die während eines Referenzintervalls ermittelten Kennwerte (Ri) eines anderen Zählers.

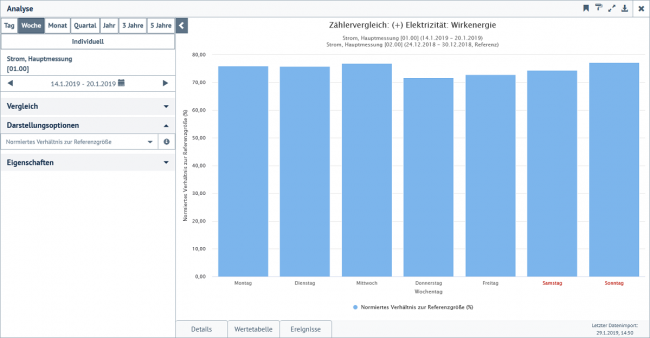

2. Normiertes Verhältnis zum Vergleichszähler

Dargestellt wird das relative Verhältnis der in einem Hauptintervall ermittelten Kennwerte (Ki) eines Zählers und den in einem anderen Referenzintervall ermittelten Kennwerten (Ri) eines anderen Zählers: Ki/Ri x 100

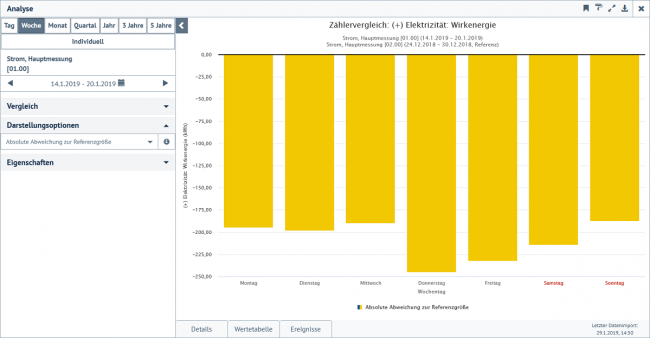

3. Absolute Abweichung zum Vergleichszähler

Dargestellt wird die absolute Abweichung der in einem Hauptintervall ermittelten Kennwerte (Ki) eines Zählers von den in einem anderen Referenzintervall ermittelten Kennwerten (Ri) eines anderen Zählers: Ki - Ri

4. Relative Abweichung zum Vergleichszähler

Dargestellt wird die relative Abweichung zwischen dem jeweiligen Jahreswert (K) und dem Referenzjahr (R): (K - R)/R x 100

Versionsnummer
1.4 (2022-03-15)
