Intervallauswahl

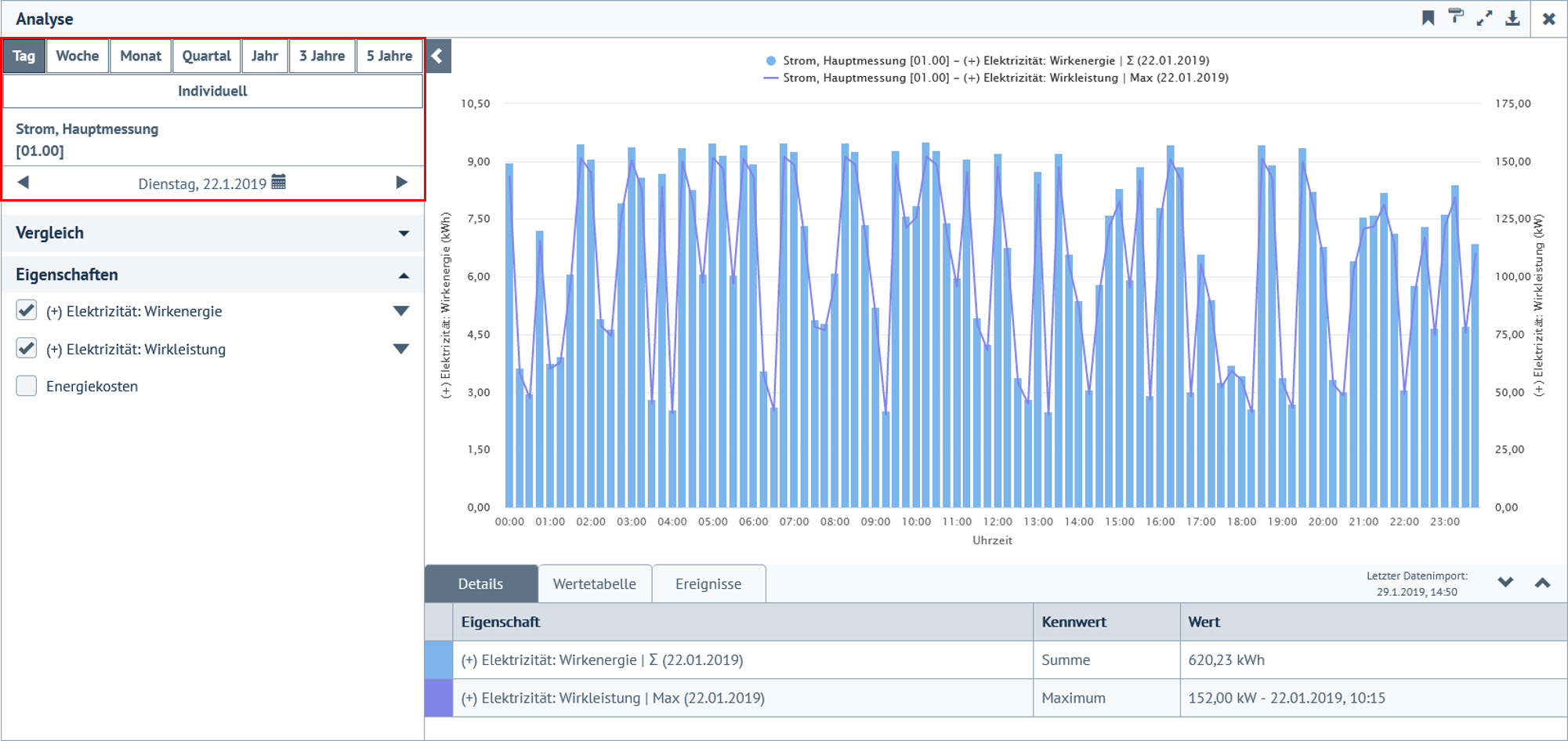

Filterbereich für Auswahl Betrachtungszeitraum und IntervallAbbildung 1: Filterbereich für Auswahl Betrachtungszeitraum und Intervall

In der linken Spalte des Analyseprozesses befindet sich der Filterbereich für die Auswahl des Betrachtungszeitraumes und des Intervalls (siehe Abbildung 1). Im Kopfbereich des Filters (siehe Nr 1. und 2 in Abbildung 2) erfolgt die Auswahl des Betrachtungszeitraumes (z.B. Kalendermonat). Im unteren Bereich des Filters (siehe Nr. 4 in Abbildung 2) kann dann das jeweilige Intervall ausgewählt werden (z.B. Dezember 2018).

Auswählbare Betrachtungszeiträume Die Auswahl der im Kopfbereich dargestellten Betrachtungszeitraum-Optionen ist dynamisch und orientiert sich am Mess- bzw. Erfassungsintervall des jeweils ausgewählten Zählers. Werden für einen Zähler beispielsweise Tagesverbrauchswerte importiert, so entfällt die Option "Tag", da aufgrund des Messintervalls keine Tagesdarstellung erstellt werden kann.
Zeitliche Auflösung der dargestellten Werte Bei Auswahl eines vordefinierten Betrachtungszeitraumes (siehe Nr. 1 in Abbildung 2) wird automatisch eine zur Auswahl passende Darstellung angewendet. So werden beispielsweise im Wochen- und Monatsverlauf jeweils Tageswerte angezeigt, im Quartals- und Jahresverlauf jeweils Monatswerte. Bei freier Auswahl des Betrachtungszeitraumes ist die zeitliche Auflösung der dargestellten Werte frei wählbar.

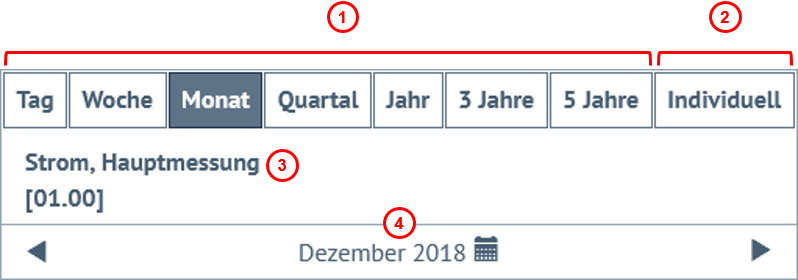

Detailansicht FilterbereichAbbildung 1: Detailansicht Filterbereich für Auswahl Betrachtungszeitraum und Intervall

Index Element Beschreibung
1 Tag, Woche, ...

Auswahl eines vordefinierten Betrachtungszeitraumes

Auswahl Zeitliche Auflösung der Messwerte
Tag 15-Min./60-Min.-Werte
Woche Tageswerte
Monat Tageswerte
Quartal Monatswerte
Jahr Monatswerte
3 Jahre Jahreswerte
5 Jahre Jahreswerte

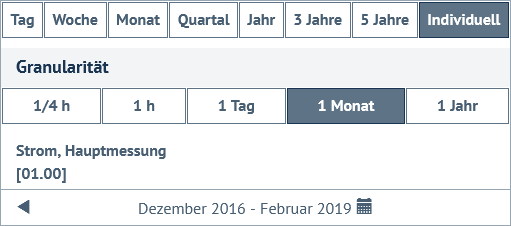

2 Individuell

Öffnet den Dialog für die freie Auswahl des Betrachtungszeitraumes. Der Beginn und das Ende des Betrachtungszeitraumes sowie die zeitliche Auflösung der dazustellenden Werte (Granularität) sind frei wählbar.

Test
3 Name Anzeige des gewählten Zählers bzw. der gewählten Zählergruppe
4 Intervallauswahl Auswahlmöglichkeit des Intervalls über Kalenderauswahl (Datepicker) oder durch schrittweises Blättern

Versionsnummer
1.4 (2022-03-15)
