Kreisdiagramme

Prozessstart

Über das Widget "Kreisdiagramm" (siehe Abbildung 1) können frei konfigurierbare Kreisdiagramm-Darstellungen (siehe Abbildung 2) erzeugt und bei Bedarf gespeichert werden. Verwenden Sie Kreisdiagramm-Darstellungen, um beispielsweise Energie-, Kosten- oder CO2-Bilanzen darzustellen.

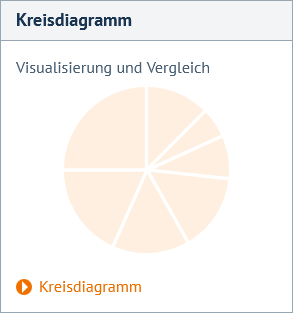

Widget 'Kreisdiagramm' mit Prozess-Link Abbildung 1: Widget "Kreisdiagramm" mit Prozess-Link

Beispiel mit Erläuterung

Abbildung 2 zeigt beispielhaft eine Stromverbrauchsbilanz eines Unternehmens mit mehreren Standorten. Das Kreisdiagramm schlüsselt die relativen Stromverbrauchsanteile der einzelnen Standorte bezogen auf einen Kalendermonat auf. Direkt unter Abbildung 2 werden die Benutzeroberfläche und die Konfigurationsmöglichkeiten erläutert.

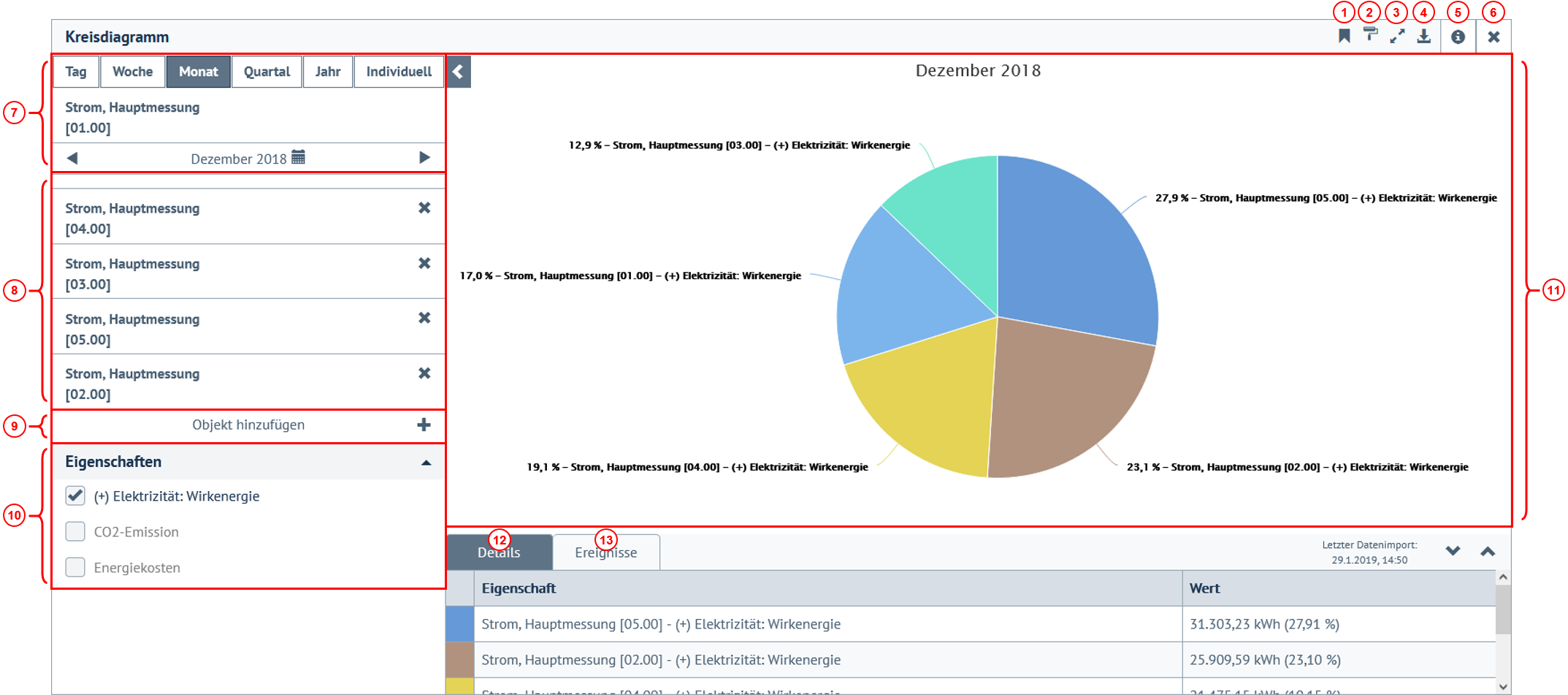

Beispiel einer Kreisdiagramm-Darstellung mit Indizes Abbildung 2: Beispiel einer Kreisdiagramm-Darstellung mit Indizes

Erläuterung Indizes in Abbildung 2

Nr.	Element	Erläuterung
1	Lesezeichen-Symbol	Bei Auswahl des Lesezeichensymbols kann die aktuelle Ansicht als Lesezeichen gespeichert werden (siehe Abschnitt "Lesezeichen").
2	Farbeditor-Symbol	Öffnet den Farbeditor. Darin lassen sich alle der im Kreisdiagramm verwendeten Farben bearbeiten.
3	Maximieren	Vergrößert die aktuelle Diagrammansicht und überblendet die Kopfzeile (Header) und die Fußzeile (Footer).
4	Download	Zeigt alle Export-Optionen an und exportiert alle im Diagrammbereich angezeigten Werte im jeweils gewählten Format.
5	i-Symbol	Öffnet die Online-Hilfeseiten in einem sepraten Tab.
6	Schließen	Schließt die Darstellung und kehrt zurück zur Startseite.
7	Intervallauswahl	Filterbereich für die Auswahl des Intervalls.
8	Objekte	Zeigt alle Zähler an, die im Kreisdiagramm dargestellt sind.
9	Objekt hinzufügen	Öffnet die Objektauswahl, um weitere Zähler hinzuzufügen oder hinzugefügte Zähler zu entfernen.
10	Eigenschaften	Auswahl der im Kreisdiagramm darzustellenden Kenngrößen. Hinweis In Kreisdiagramm-Darstellungen können ausschließlich Kenngrößen mit gleichen physikalischen Einheiten kombiniert und auch gleichzeitig dargestellt werden (z.B. Thermische Energie [in kWh] und Elektrische Wirkarbeit [in kWh]).
11	Kreisdiagramm	Diagrammausgabe
12	Details	Tabellarische Zusammenfassung der absoluten und der relativen Kennwerte der im Kreisdiagramm dargestellten Zähler.
13	Ereignisse	Anzeige sämtlicher Ereignisse (z.B. Notizen, Grenzwertüberschreitungen) des dargestellten Intervalls, die den im Kreisdiagramm abgebildeten Zählern zugeordnet sind.

Erstellung von Kreisdiagrammen

Kreisdiagramm-Darstellungen sind grundsätzlich frei konfigurierbar. Weiterhin lassen sich in Kreisdiagramm-Darstellungen physische Zähler, virtuelle Zähler sowie auch aggregierte Kennwerte einbinden.

Markieren Sie, um eine Kreisdiagramm-Darstellung zu konfigurieren, im Objektbaum oder in der Zählerliste einen Zähler (Nr. 1 in Abb. 3), der in dem Kreisdiagramm enthalten sein soll und öffnen Sie dann im Widget "Kreisdiagramm" den Link "Kreisdiagramm" (Nr. 2 in Abb. 3). Anschließend wird bereits ein Kreisdiagramm dargestellt (Nr. 3 in Abb. 3). Dieses enthält initial den zuvor gewählten Zähler. In der Filtersektion (Nr. 3 in Abb. 3) können dann weitere relevante Zähler (Nr. 4 in Abb. 4) hinzugefügt sowie relevante Kenngrößen eingeblendet werden.

Schritt-für-Schritt-Anleitung

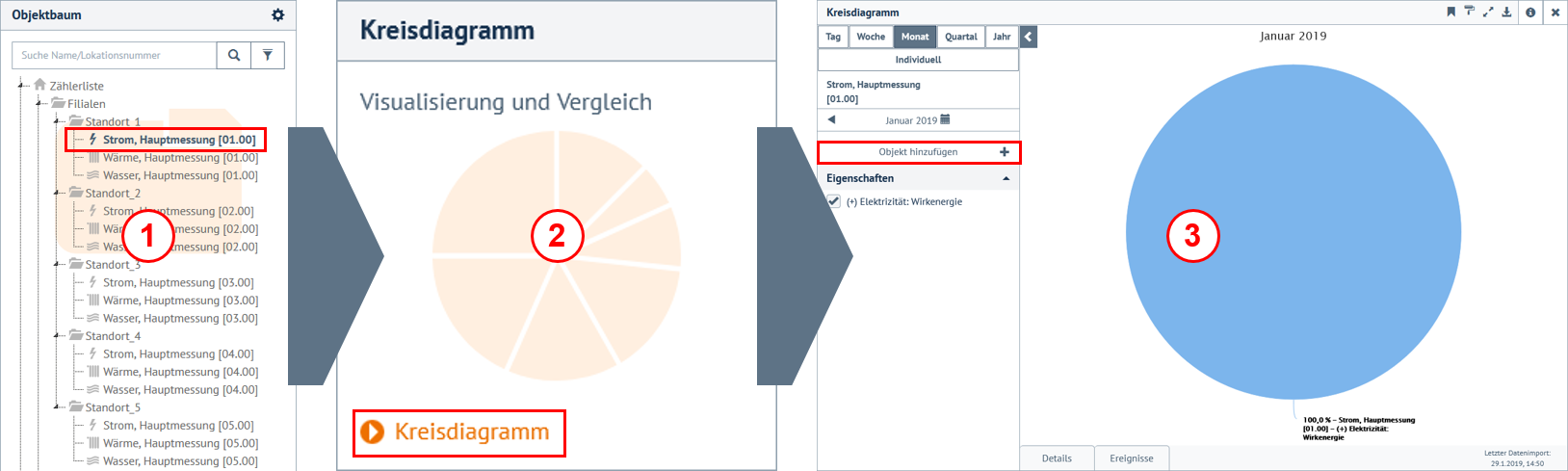

Konfigurationsschritte 1 bis 3 bei der Erstellung eines Kreisdiagrammes Abbildung 3: (1) Zählerauswahl, (2) Prozessstart, (3) Kreisdiagramm mit vorausgewähltem Zähler

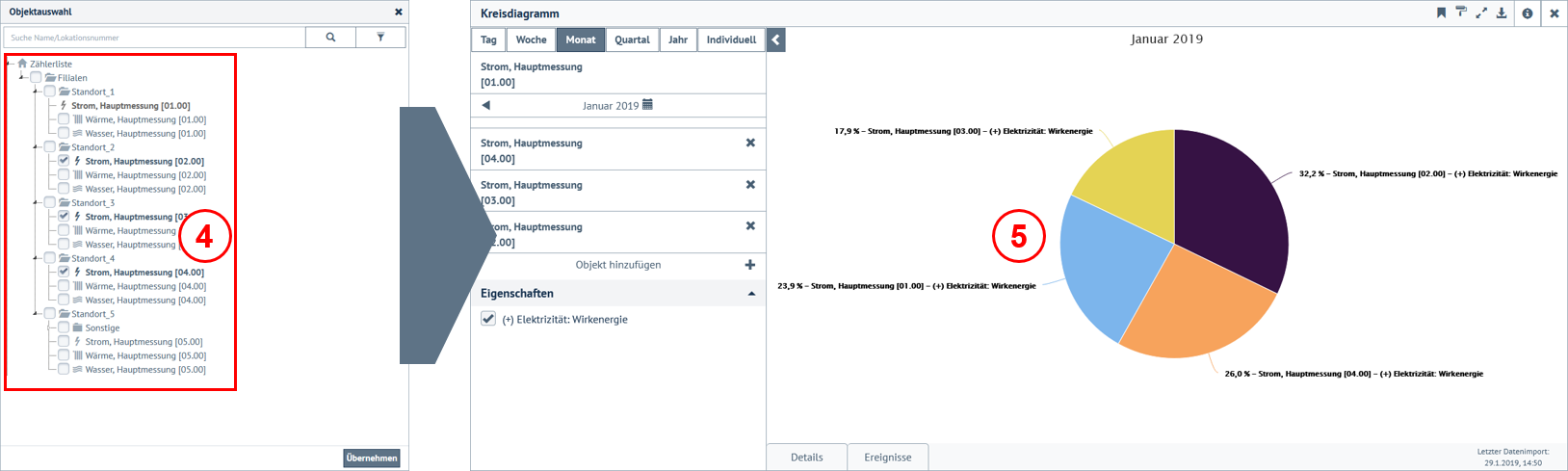

Konfigurationsschritte 4 bis 5 bei der Erstellung eines Kreisdiagrammes Abbildung 4: (4) Auswahl zusätzlicher Zähler, (5) Konfiguriertes Kreisdiagramm

Praxis-Tipp: Verwendung von Lesezeichen Speichern Sie konfigurierte Kreisdiagramme als Lesezeichen, wenn diese für spätere Analysen weiterhin benötigt werden. Über das Widget "Lesezeichen" können erstellte Kreisdiagramme dann per Direktlink wieder aufgerufen werden.

Praxis Tipp: Verwendung von aggregierten Werten Neben physischen und virtuellen Zählern lassen sich auch aggregierte Kennwerte in Kreisdiagrammen darstellen. Wählen Sie dazu im Objektbaum ein Verzeichnis aus. Alle Zähler innerhalb des gewählten Verzeichnisses werden jeweils medienscharf aggregiert. Enthält ein Verzeichnis 5 Stromzähler und 5 Wärmemengenzähler, so werden im Kreisdiagramm - je nach Kennwertauswahl - 2 Kreissektoren jeweils mit dem aggregierten Gesamtstromverbrauch und dem aggregierten Gesamtwärmeverbrauch angezeigt (siehe Abbildung 5).

Darstellung aggregierter Werte Abbildung 5: Auswahl eines Verzeichnisses und Darstellung aggregierter Werte im Kreisdiagramm

Versionsnummer
1.4 (2022-03-15)
