Info-Tabs

Unter dem Diagrammbereich werden zusätzliche Info-Tabs angezeigt (siehe Nr 1, 2 und 3 in Abbildung 1). Die in den Info-Tabs enthaltenen Informationen beziehen sich stets auf die im Diagrammbereich dargestellten Intervalle und Mess- bzw. Kenngrößen.

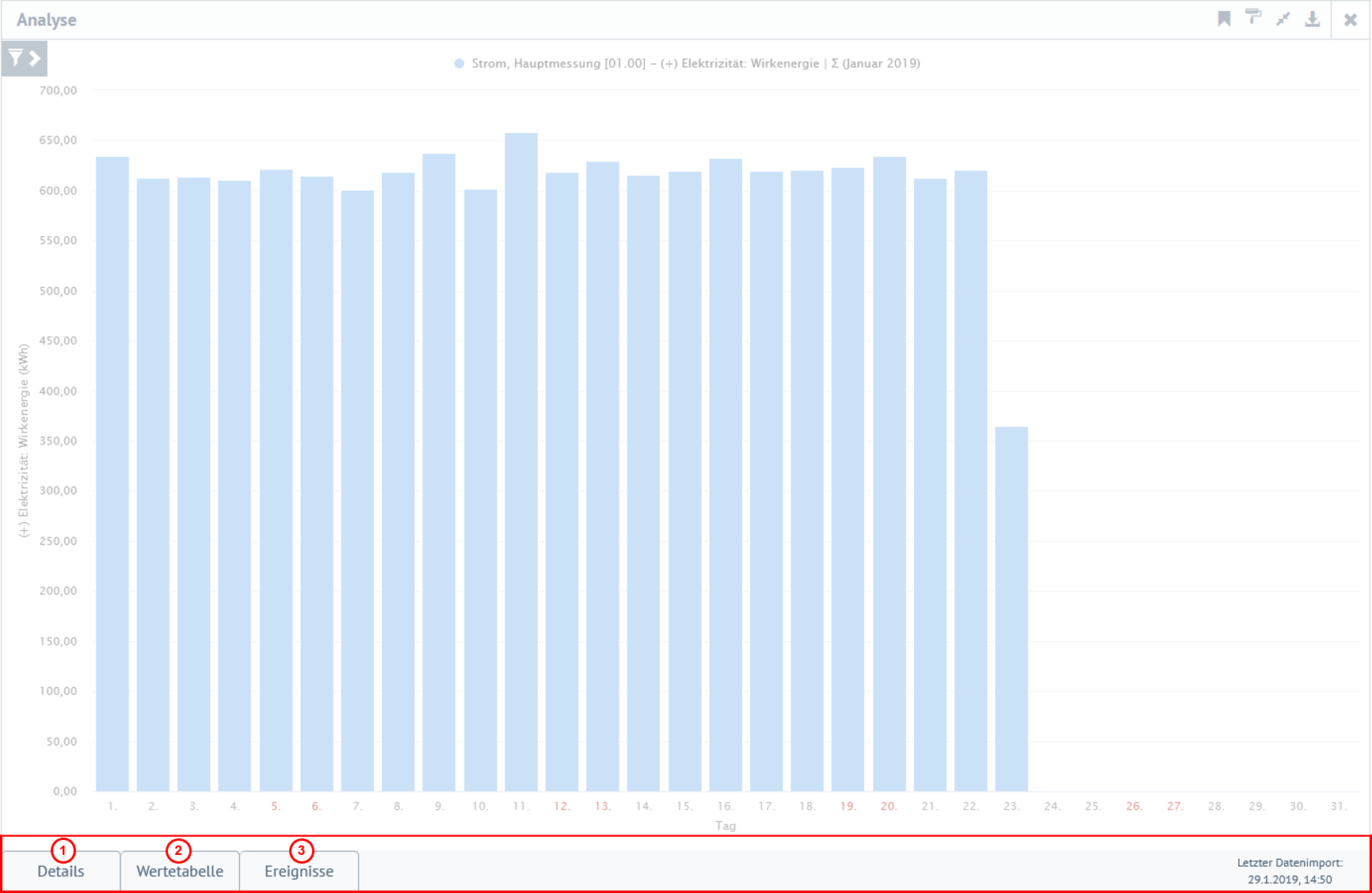

Abbildung 1: Info-Tabs

1. Info-Tab "Details"

Der Info-Tab "Details" beinhaltet jeweils eine Zusammenfassung der im Diagrammbereich dargestellten Einzelwerte. Wird im Diagrammbereich beispielsweise ein Tageslastgang dargestellt, so enthält der Info-Tab "Details" den Gesamtverbrauch des Tages. Bei Leistungswerten wird stets das Maximum des jeweils dargestellten Intervalls angegeben. Bei Intervall- und Zählervergleichen erfolgt die Ausgabe jeweils separat für jedes dargestellte Intervall bzw. für jeden dargestellten Zähler. Sind im Dialog "Eigenschaften" (linke Spalte) zusätzliche Kennlinien aktiviert, so werden die entsprechenden Kennwerte ebenfalls in den Details angezeigt.

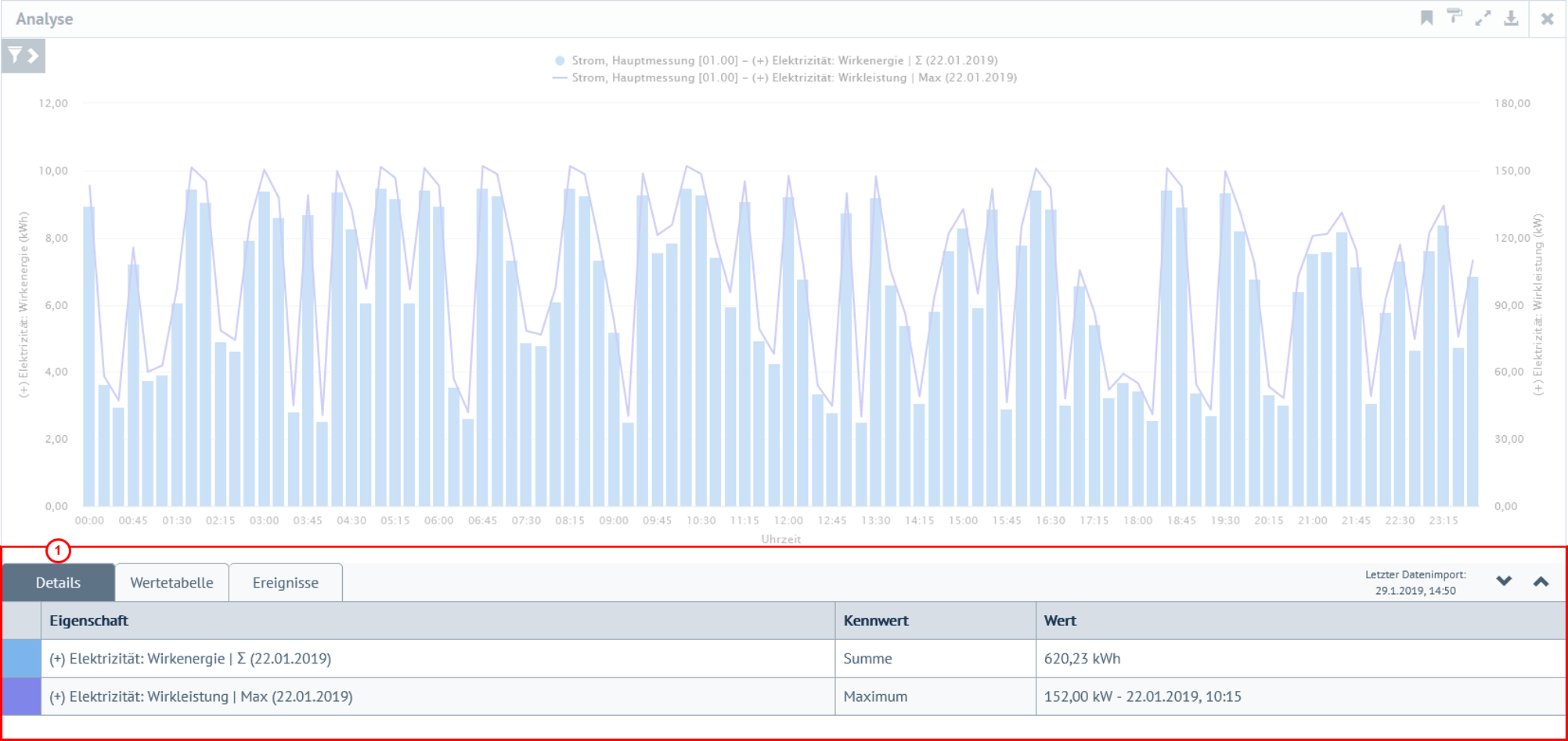

Abbildung 2: Info-Tab "Details"

2. Info-Tab "Wertetaballe"

Der Info-Tab "Wertetabelle" enthält eine tabellerische Auflistung der im Diagrammbereich dargestellten Einzelwerte (siehe Abbildung 3). Die Einzelwerte entsprechen stets der Darstellung. Enthält der Diagrammbereich beispielsweise Tageswerte, so enthält auch die tabellerische Ausgabe Tageswerte.

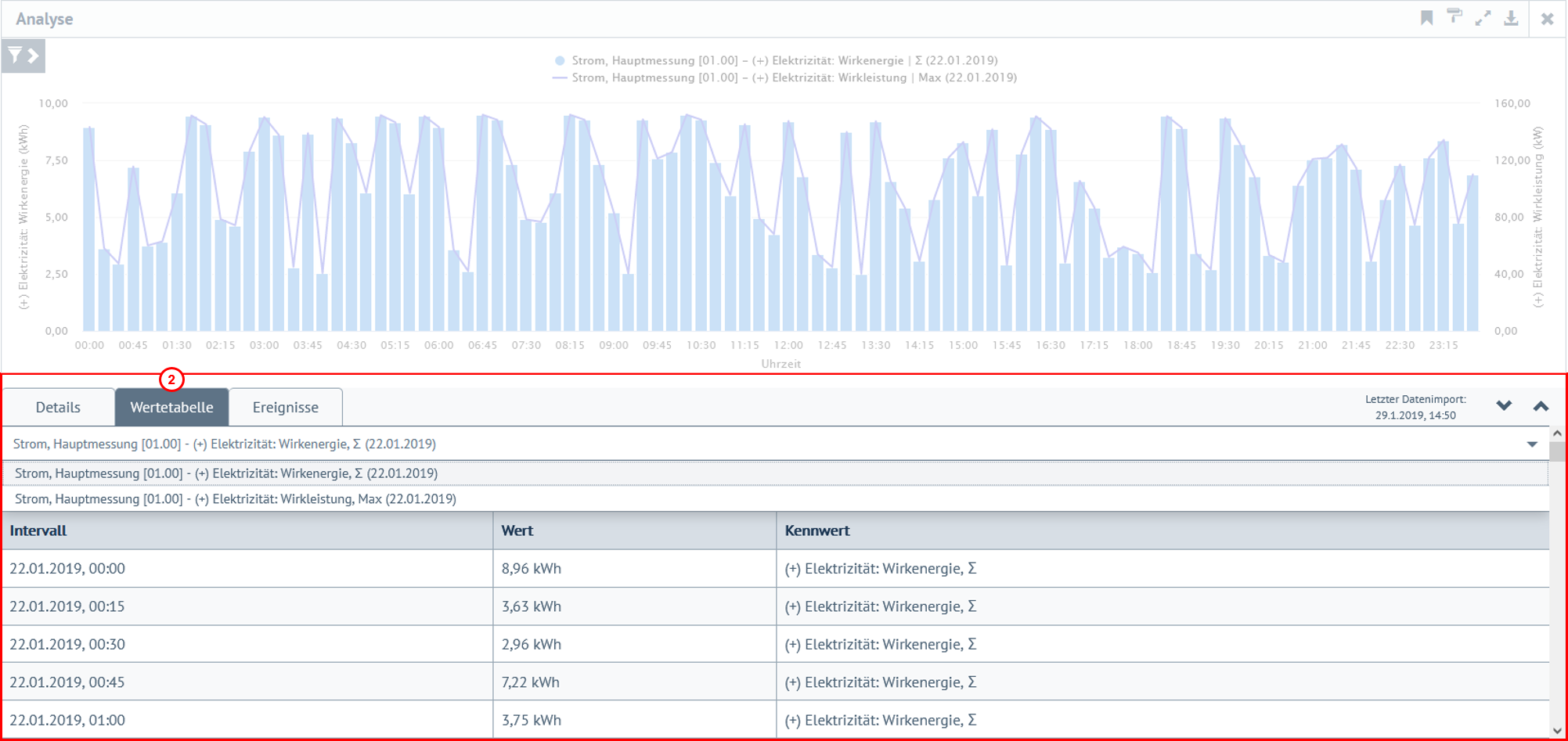

Abbildung 3: Info-Tab "Wertetabelle"

3. Info-Tab "Ereignisse"

Der Info-Tab "Ereignisse" zeigt alle Ereignisse (z.B. Notizen, Maßnahmen, Überwachungs-Events) an, die den im Diagrammbereich dargestellten Intervallen und Zählern zugeordnet sind (siehe Abbildung 4). Über das Icon in der Spalte "Link" kann die Detailansicht des Ereignisses geöffnet werden.

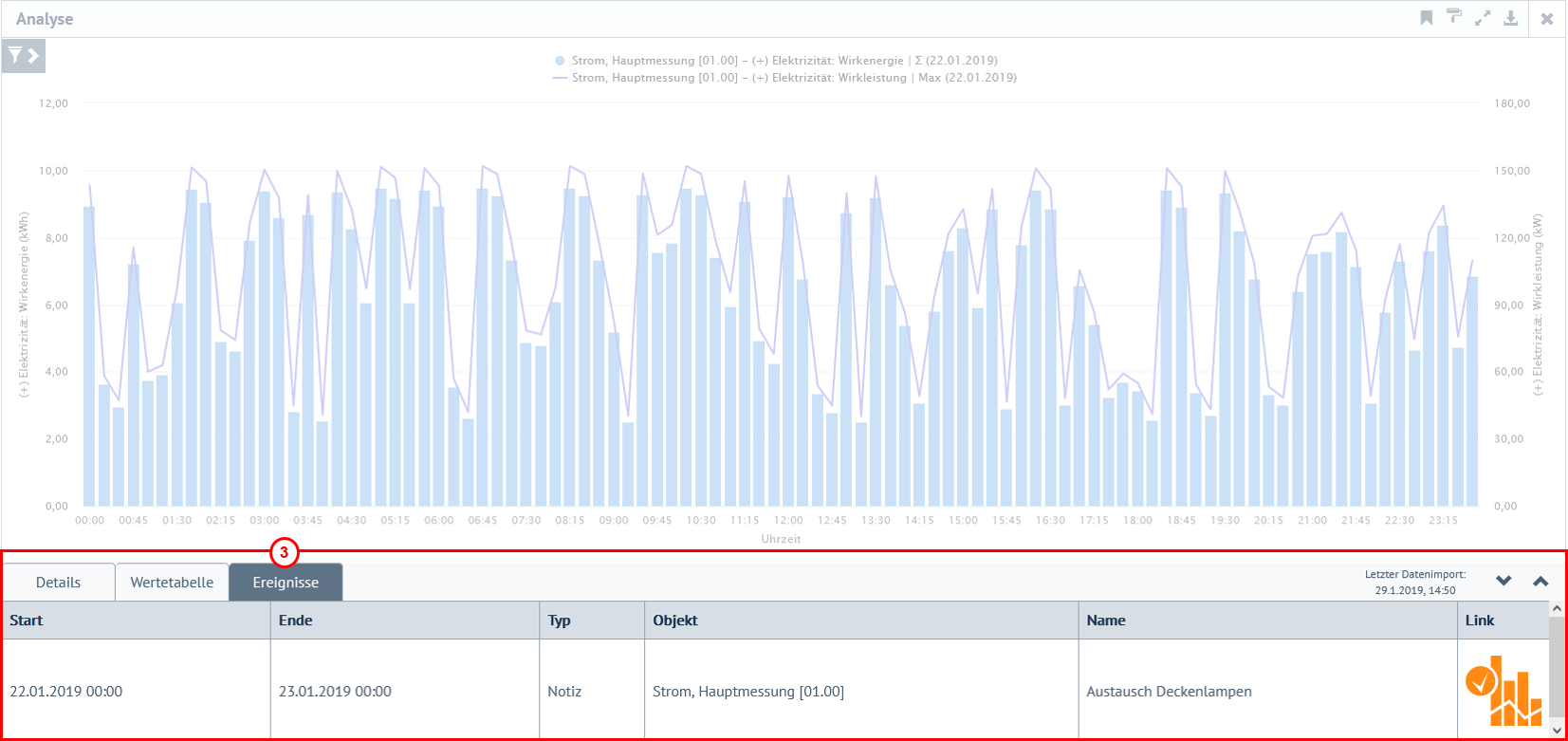

Abbildung 4: Info-Tab "Ereignisse"
